Máquina dobradeira automática de caixa

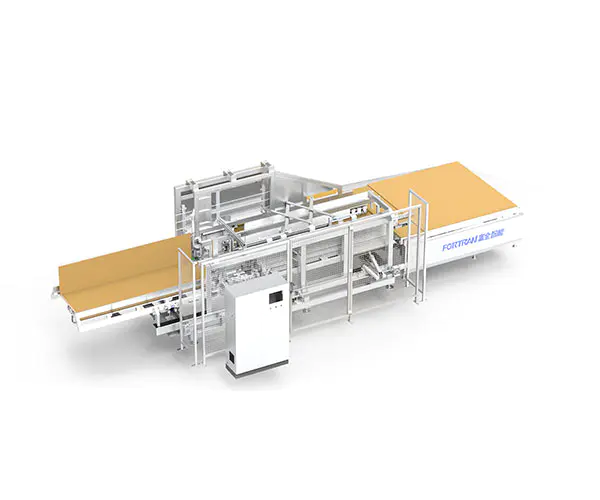

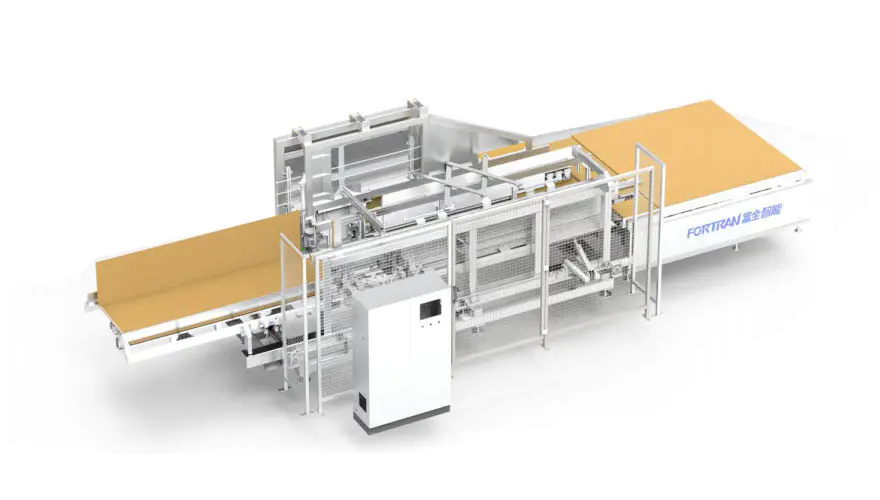

Imagem geral da máquina

Parâmetros do Equipamento

Dimensões externas C*L*A(mm)	Peso próprio do equipamento (kg)	Fonte de alimentação (kW)	Transportando carga (kg)	Altura de trabalho (mm)
9760*3550*2500	Cerca de 3700	4,5kW (excluindo unidade de colagem)	50	830±40 (indeterminado. Depende do cliente

Escopo de processamento

Faixa de processamento de caixa L（mm）	Faixa de processamento de papelão W（mm）	Faixa de processamento de papelão H（mm）	Eficiência de dobramento（vezes/min）	Espessura do papel ondulado（mm）
400-2800	320-900	40-250	5-7	2,5-6

1 marca de acessórios principais:servo motor--Inovance;correia síncrona--Gardner;rolamento do assento--TR;motor de conversão de frequência---Inovance:
2 O tubo geral do rack é soldado e processado por pórtico, que é altamente preciso, confiável e durável.
3 O mecanismo linear da máquina de caixa dobrável é guiado por um trilho de guia linear de precisão, que é altamente confiável e durável.
4 O papel de transmissão da ventosa adota um servo motor de alta precisão, que é fácil de controlar e pode melhorar a precisão do equipamento;

5 A máquina pode ser usada sozinha ou em combinação com a linha de embalagem personalizada. A forma de uso é mutável e flexível

1 usos

A. Esta Máquina Dobradora Automática de Caixa é usada em caixas em caixas;
B. Este equipamento é utilizado para confeccionar caixas de papelão modelo M/A-0410;
C. Primeiro, compare a caixa, pressione o tamanho de entrada correspondente e inicie, e entre no equipamento para fazer uma caixa automaticamente;

2 Visão geral do princípio de funcionamento

Todo o conjunto de equipamentos é dividido em cinco partes: mecanismo de plataforma de alimentação, mecanismo de estrutura principal, mecanismo de dobramento lateral fixo, mecanismo de dobramento lateral móvel e transmissão mediana mecanismo:

A. Durante o trabalho, a entrada da tela de operação corresponde ao tamanho da caixa dobrável; depois que o posicionamento estiver pronto, depois que a película de papel estiver alinhada com a referência frontal e a referência lateral na direção positiva, pressione o botão verde do dispositivo para iniciar automaticamente a ventosa para absorver a película de papel na entrada da seção da máquina de caixa dobrável;

B. A ventosa direciona a película de papel para a parte dobrável, e a borda fixa e a borda longa móvel correspondem à entrada da borda dobrável e, em seguida, pulveriza automaticamente a cola na posição especificada do spray de cola, e a posição de dobramento da extremidade frontal é concluída uma por uma;

C. Depois que a caixa dobrável frontal atinge a posição designada, após a pressão descendente do cilindro ser apertada, a ventosa cai imediatamente e retorna à origem, e a ventosa traseira é fixada na extremidade traseira do papel e espera por isso; depois que o lado fixo e a borda dobrável do lado móvel funcionam ao mesmo tempo, o grupo flip é redefinido após a conclusão; A ventosa traseira impulsiona a película de papel para a posição de moldagem da caixa dobrável traseira e borrifa cola automaticamente para a posição designada;

D. Depois que a caixa dobrável traseira atinge a posição designada, após a pressão descendente do cilindro ser apertada: depois que o lado fixo e a borda dobrável do lado móvel funcionam ao mesmo tempo, o grupo de inversão é concluído e reiniciado: o motor de descarga envia imediatamente a caixa de moldagem para a saída;

3 Estrutura Funcional"

Número de série	Nome	Característica distintiva	Modelo

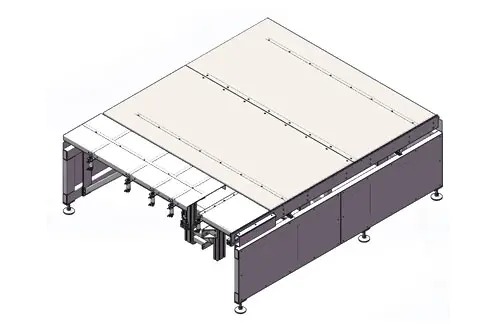

1	Estrutura da mesa de alimentação	A mesa de material frontal é posicionada na posição da placa plana e o cilindro controla o pino de levantamento e posicionamento; o servo motor lateral localiza com precisão a posição de preparação da alimentação da película de papel;

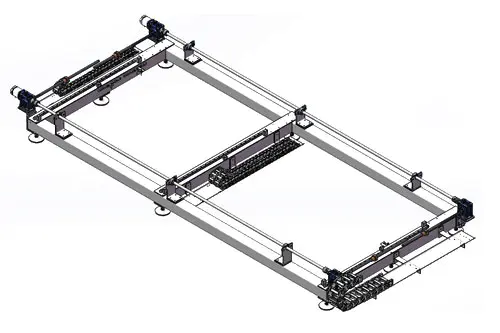

2	Estrutura de base do rack	A base do rack do mainframe, o mecanismo de dobramento móvel do acionamento do servomotor de controle de ligação servo e o mecanismo de acionamento mediano são mais precisos;

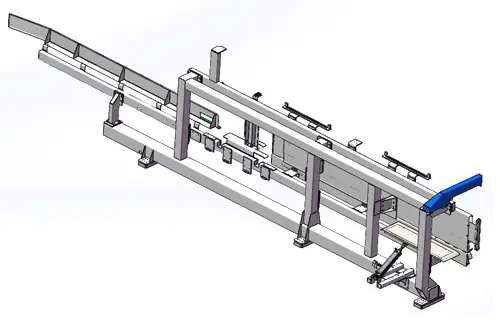

3	Conjunto de rack dobrável lateral fixo	Estrutura dobrável lateral fixa, dobramento de cilindro de borda curta, guia auxiliar de alimentação de chapa em ambos os lados; usinagem de pórtico de soldagem de rack; alta precisão de montagem, alta precisão de operação, garantindo longa vida útil e boa estabilidade do equipamento;

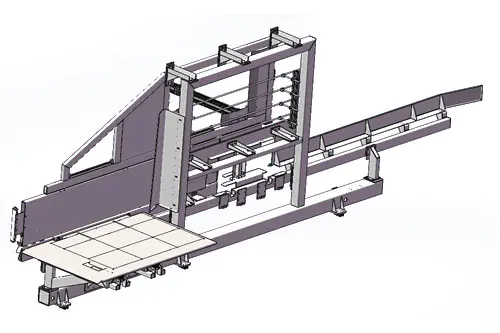

4	Conjunto de rack lateral dobrável móvel	Estrutura dobrável lateral móvel, dobramento de cilindro lateral longo, alimentação de guia auxiliar de chapa metálica em ambos os lados; usinagem de pórtico de soldagem de rack; alta precisão de montagem, alta precisão de operação, garantindo longa vida útil e boa estabilidade do equipamento;

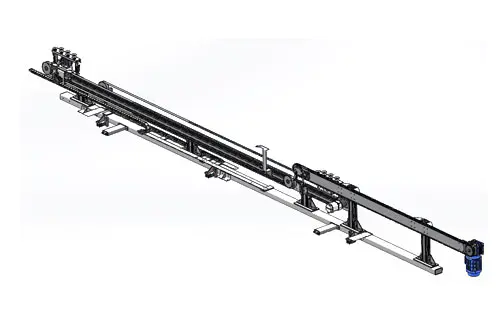

5	Cinco partes do mecanismo de acionamento mediano	O acionamento de servocontrole, o grupo de ventosa intermediária aciona o movimento da película de papel, o motor de descarga aciona a corrente para acionar a descarga da película de papel;

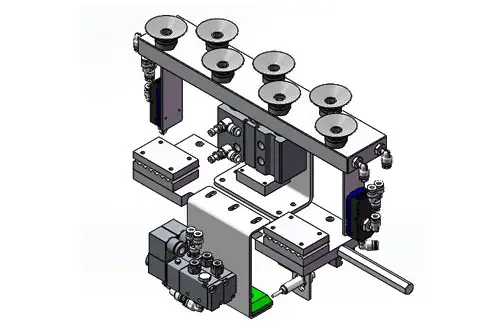

6	Grupo de ventosas de nível médio	A correia do servo motor aciona o movimento, o cilindro sobe e desce, e o vácuo da ventosa absorve a transmissão da pele do papel, operação e posicionamento precisos;
7	Grupo de expansão dobrável	A expansão do cilindro dianteiro e traseiro coopera com o trilho-guia para se mover para frente e para trás, e o mecanismo do braço oscilante do cilindro de agrupamento realiza a dobragem de diferentes especificações e tamanhos;

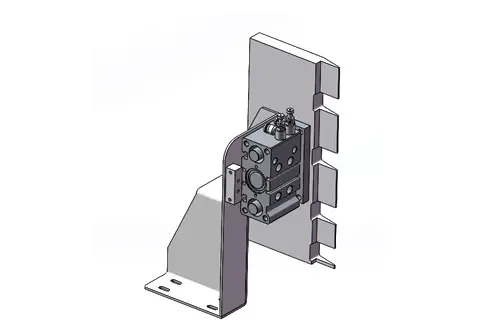

8	Grupo de placas de imprensa	O cilindro se expande antes e depois e atua na curvatura da orelha para endireitar a caixa em ângulo reto;
9	Grupo de viragem lateral	É o principal responsável por pressionar as extremidades frontal e traseira da caixa para cima, e a transmissão telescópica do cilindro aciona o braço oscilante, de modo que o adesivo hot melt fique firme e estável;

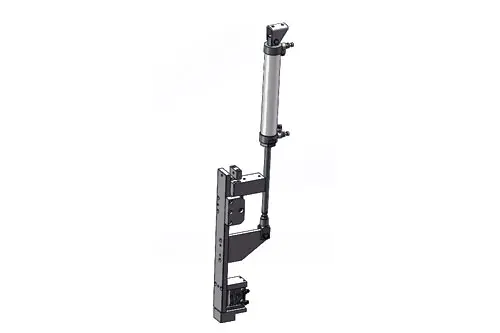

10	Grupo de assento auricular com braço oscilante	A expansão do acionamento do cilindro aciona o braço oscilante. Depois que o braço oscilante é posicionado em um ângulo reto, o cilindro de pressão mais baixa prende a pele do papel, com a pasta adesiva de fusão a quente de compressão do grupo giratório lateral para torná-la firme e estável;

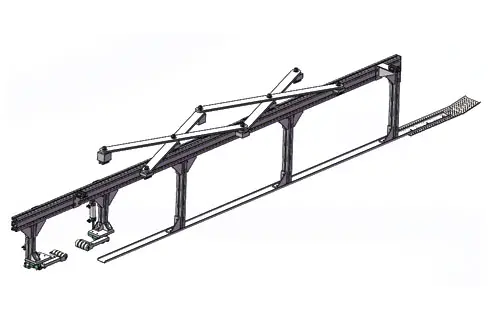

11	Grupo auxiliar de prensagem de borda de nível médio	O braço oscilante longo coopera com o trilho-guia para obter uma posição intermediária totalmente automática no meio da caixa; o material do bloco frontal auxilia o grupo de ventosas inferior a absorver a película do papel;

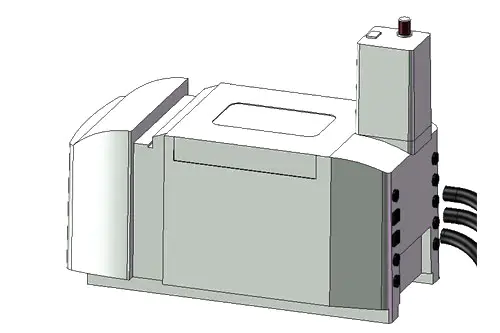

12	Sistema de máquina de cola	No sistema da máquina de cola, usamos um conjunto completo de acessórios importados puros da Le Baide, que podem realizar pulverização contínua de cola, funções completas, configuração simples e operação conveniente;

Três visualizações (indeterminadas porque o tamanho muda de acordo com os parâmetros)

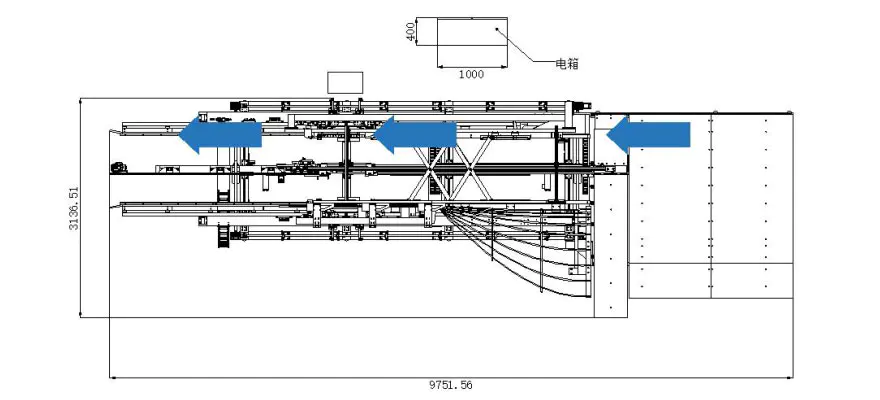

Diagrama esquemático do modo de processo de produção (indeterminado devido ao tamanho muda de acordo com os parâmetros)
