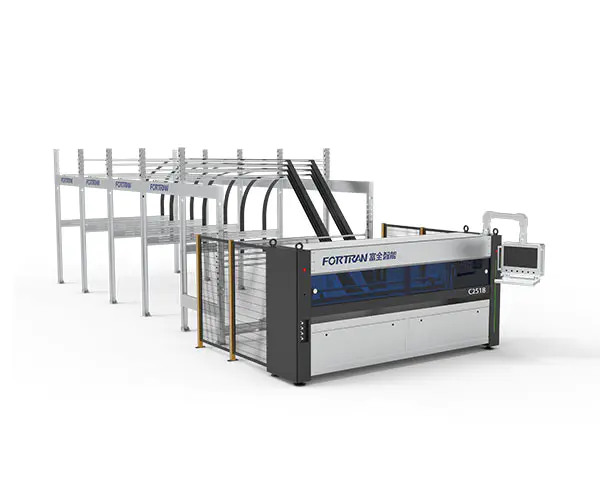

Máquina automática de corte de papel

Especificações da máquina

Dimensões C*L*A(mm)	Especificações básicas	Fonte de energia (kW)	Velocidade de corte (M/min)	Altura de trabalho (mm)
11650*4040*3000	7 facas verticais + 1 horizontal, controle de três servos, com 4 carregadores	6	0-120	900

Parâmetros de Processamento

Min. Comprimento de corte L (mm)	Máx. Largura de corte W (mm)	Espessura de Corte para Papel Ondulado H (mm)	Precisão do espaçamento longitudinal da lâmina (mm)	Eficiência (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

A máquina de corte automático de papel é usada para processamento contínuo de papel ondulado de comprimento fixo para produzir caixas dobráveis. direções longitudinais, corte intermitente e processamento de corte no papel ondulado. O corte de comprimento fixo permite a produção em massa e a produção personalizada. usado como unidade autônoma ou como parte inicial de uma linha de embalagem.

Não.	Item	Características	Modelo

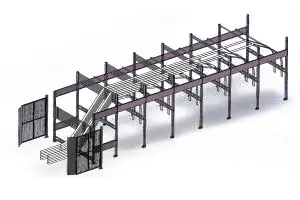

1	Rack de armazenamento de papel	O rack de armazenamento de papel é feito de placas de aço lavadas com ácido que são dobradas em forma. Possui estrutura simples, montagem confiável e acabamento galvanizado a frio, o que lhe confere uma aparência atraente e excelente resistência à ferrugem.

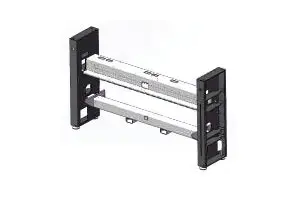

2	Estrutura do Quadro	A estrutura é fabricada por usinagem de precisão após soldagem de tubos de aço retangulares e placas de aço. Garante alta precisão de montagem e precisão operacional, garantindo longa vida útil e excelente estabilidade do equipamento.

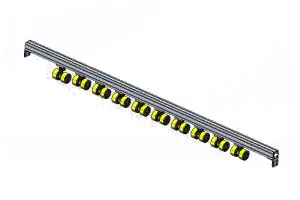

3	Mecanismo de acionamento	O rolo de pressão de alimentação é feito de material PU, que possui uma superfície brilhante e atraente com alto atrito. Isto aumenta efetivamente a confiabilidade do transporte de papelão. Enquanto isso, o tambor de tração é importado da Alemanha e é altamente durável.

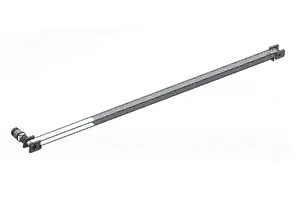

4	Estrutura Transversal	A potência é fornecida por um servo motor de alta precisão combinado com um redutor e um mecanismo de roda síncrona, que atinge alta velocidade e posicionamento preciso, garantindo assim a precisão do corte da caixa;

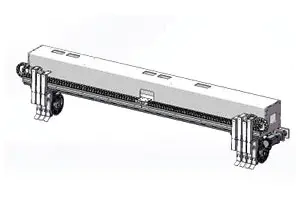

5	Unidade de Corte Longitudinal	Este mecanismo é composto principalmente por sete conjuntos de porta-facas. O servo da correia da faca transversal aciona o posicionamento da faca longitudinal, que pode atender aos requisitos de operação eficiente e ao mesmo tempo garantir durabilidade.

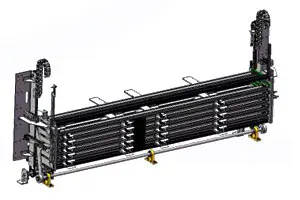

6	Dispositivo de armazenamento ajustável	Os mainframes finais são usinados por CNC para garantir o paralelismo em ambos os lados. Correntes de alta resistência são usadas para elevação vertical para garantir segurança e confiabilidade e para evitar saltos de corrente.
7	Gabinete da máquina	O foco principal está na decoração da própria máquina. Uma capa protetora externa é adicionada à máquina, que é tratada com revestimento em pó para garantir um acabamento esteticamente agradável e durável que não lasca ou descasca. A janela de observação na frente da máquina é feita de um painel acrílico azul profundo, que não é apenas visualmente atraente e elegante, mas também altamente resiliente e resistente a estilhaços.

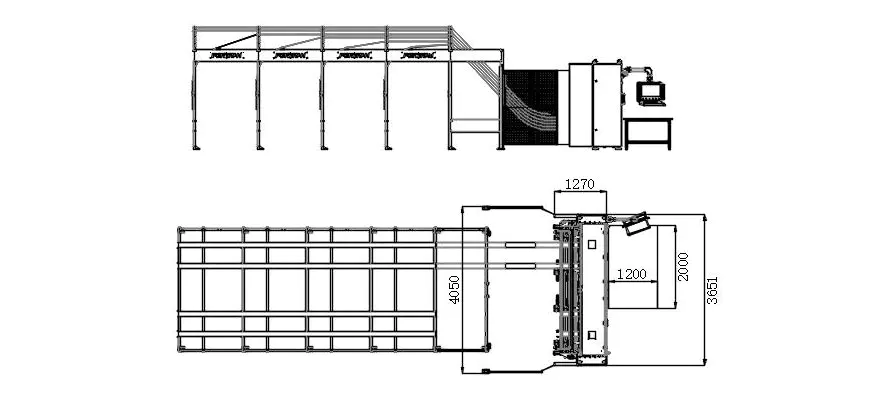

Desenhos de três visualizações

Requisitos de consumíveis

1. Requisitos para Papel Ondulado na Estação de Alimentação

A. Largura do papel ondulado contínuo: 400–2350 mm;
B.Largura total do papel ondulado preso lado a lado:Máximo 2550 mm;
C.Altura de empilhamento, incluindo palete de 120 mm: Máximo 1300 mm;
D.Largura de empilhamento,máximo:1300 mm;Comprimento do papel ondulado no ponto de descarga:Mínimo 300mm;
E. Tolerância longitudinal para corte de comprimento fixo: Máximo 0,5%; Tolerância transversal para corte de comprimento fixo: Máximo ± 2,0 mm;
F. Espessura do papel ondulado: 2,5–6 mm, ± 0,2 mm; Máxima qualidade da matéria-prima até 2,30 AC (de acordo com a norma DIN 55468);
G.A qualidade do papelão está em conformidade com a norma DIN 55468;
H.Ondulado simples, espessura máxima de aproximadamente 4 mm (qualidade: 1,10–1,40); Ondulado duplo, espessura máxima de aproximadamente 6 mm.

2. Tipos de caixa

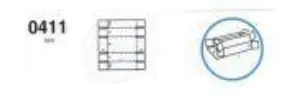

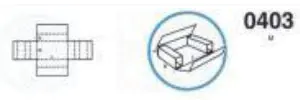

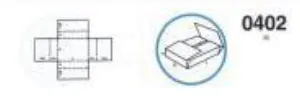

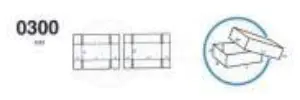

Número de série	Nome	Imagem	Direção de alimentação do papel	Tamanho mínimo

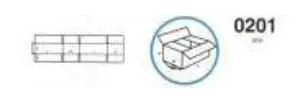

1	Caixa comum		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 36mm Altura: mínimo 225mm

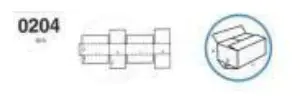

2	Caixa comum		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 36mm Altura: mínimo 225mm
3	Cobertura do Céu e da Terra		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 225mm Altura: mínimo 18mm
4	Caixa de vedação intermediária		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 450 mm Altura: mínimo 18mm
5	Caixa de vedação intermediária		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 450mm Altura: mínimo 18mm

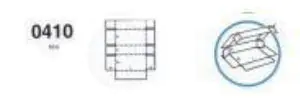

6	Caixa de todas as asas		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 225mm Altura: mínimo 18mm
7	Caixa de vedação intermediária		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 450mm Altura: mínimo 18mm

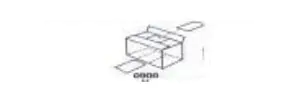

8	Cartão quadrado		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 18mm
