Descrição do produto

Cronograma de substituição de consumíveis

Substitua os consumíveis dentro do prazo para manter o desempenho de limpeza ideal.

Consumível	Quantidade por mudança	Intervalo de alteração	Ciclos de reutilização	Condição de reutilização	Condição de descarte
Pano dispensador de água branco (Water Pad)	8 peças	A cada 1 dia	3 ciclos	Lavar após cada utilização (uso inicial + 2 lavagens)	Descarte quando usado
Pano de limpeza antiestático cinza (almofada antiestática)	6 peças	A cada 2 dias	3 ciclos	Lavar após cada utilização (uso inicial + 2 lavagens)	Descarte quando usado
Pano de limpeza de juta/hessian (almofada de juta)	8 peças	A cada 3–5 dias	Até 5–7 dias	Continue a usar se estiver intacto	Substitua quando rasgado ou degradado
Pano de limpeza preto com velcro (Burr Pad)	2 peças	A cada 2 dias	Uso único	—	Substitua imediatamente quando danificado
Almofada de espuma branca (esponja branca)	14 peças	A cada 1 dia	Uso único	—	Substitua imediatamente quando danificado
Almofada de espuma preta (esponja preta)	10 unidades	A cada 3 dias	Uso único	—	Substitua imediatamente quando danificado
Tiras de borda de velcro (tiras de velcro)	48 tiras (24 conjuntos)	A cada 2 meses	Uso único	—	Substitua quando a adesão for perdida

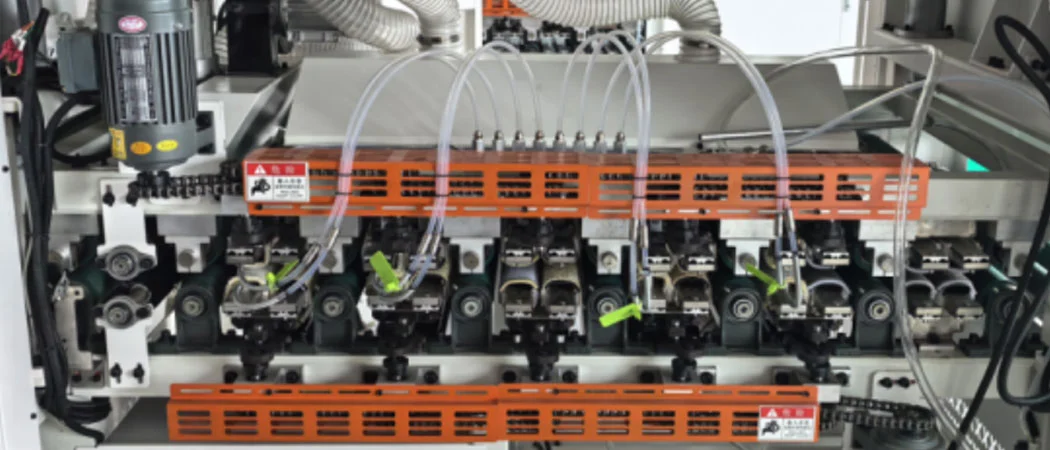

Configuração de emparelhamento de tecido e almofada de espuma

Cada conjunto de fuso de reposição usa uma combinação de tecido e espuma, conforme especificado abaixo.

A Máquina para limpeza de superfícies de painéis está equipada com 24 fusos limpadores no total, dispostos em duas fileiras (12 fusos por fileira, superior e inferior). Todas as quantidades de emparelhamento abaixo referem-se a um conjunto completo de substituição.

Tipo de pano	Tipo de almofada de espuma	Fusos por Conjunto	Nota de montagem
Pano dispensador de água branco (Water Pad)	Almofada de espuma branca	8 fusos	Conjunto emparelhado
Pano de limpeza antiestático cinza (almofada antiestática)	Almofada de espuma branca	6 fusos	Conjunto emparelhado
Pano de limpeza de juta/hessian (almofada de juta)	Almofada de espuma preta	8 fusos	Conjunto emparelhado
Pano preto de velcro (Burr Pad)	Almofada de espuma preta	2 fusos	Conjunto emparelhado
Tiras de velcro nas bordas	—	2 tiras por fuso	Fixado com parafusos em ambos os lados do eixo de substituição; 24 fusos x 2 tiras = 48 tiras no total

Cloth & Foam Pad Pairing Configuration

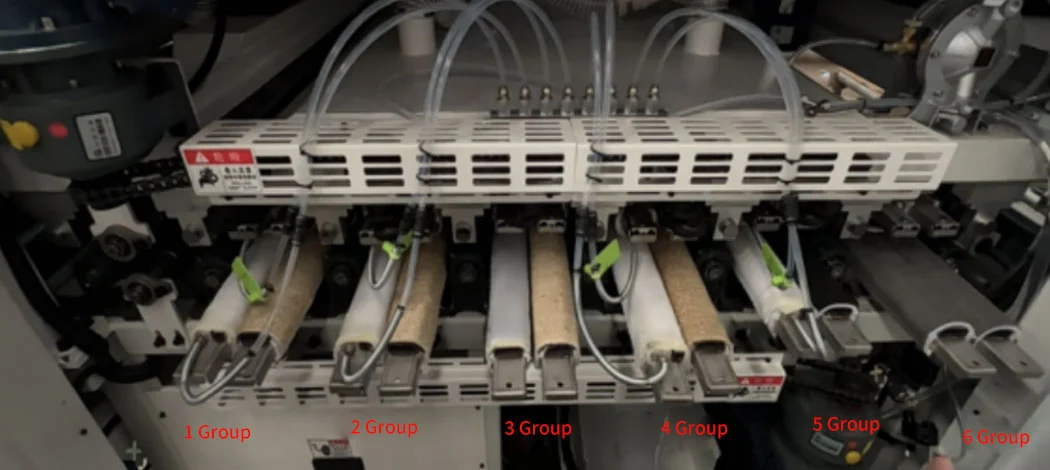

Layout do eixo do limpador e sequência de limpeza

Os fusos estão dispostos em 6 grupos de 4 (da esquerda para a direita), cobrindo todo o ciclo de limpeza em sequência.

Grupo	Posição (da esquerda para a direita)	Configuração do fuso	Função
1	Grupo 1	Almofada de Água (distribuição de água) + Almofada de Juta	Superfície do painel pré-molhada; esfrega inicial para soltar detritos
2	Grupo 2	Almofada de Água (distribuição de água) + Almofada de Juta	Segunda esfoliação úmida; passagem de limpeza mais profunda
3	Grupo 3	Almofada de rebarba (gancho e laço) + almofada de juta	Remoção de resíduos de adesivo/cola; esfoliação secundária
4	Grupo 4	Almofada de Água (distribuição de água) + Almofada de Juta	Esfoliação úmida final; enxágue de superfície
5	Grupo 5	Almofada de água (distribuição de água) + almofada antiestática	Enxágue controlado; remoção inicial de umidade
6	Grupo 6	Almofada Antiestática + Almofada Antiestática	Limpeza final da umidade; acabamento antiestático

Wiper Spindle Layout & Cleaning Sequence

Procedimentos operacionais e precauções de manutenção

Um | Verificações pré-operação e alimentação do painel

Antes de carregar os painéis, verifique se a altura do feixe de pressão está definida para corresponder à espessura do painel.

Comprimento mínimo do painel: 350 mm. Painéis com comprimento inferior a 350 mm NÃO devem ser introduzidos na máquina.

Ao carregar painéis, deixe uma folga de 15–20 mm em ambos os lados em relação à largura da máquina. Preencha totalmente o espaço central – isto melhora a eficiência da limpeza e reduz o consumo de água.

B | Sistema de distribuição de água

No início de cada turno (manhã, meio-dia e final do dia), e sempre que a Lavadora Automática de Tábuas de Madeira para Móveis estiver parada por 15 minutos ou mais sem alimentar painéis, realize um ciclo manual de distribuição de água antes de retomar a operação.

Intervalo recomendado de distribuição de água: 250–500 segundos. Duração da distribuição por ciclo: 3–5 segundos. Ajuste com base no nível de contaminação do painel e na velocidade de alimentação.

Nota: O suporte de tecido instalado com o tubo de abastecimento de água é direcional – as posições superior e inferior NÃO devem ser trocadas.

C | Inspeção de rotina e manutenção periódica

Frequência	Item de inspeção	Ação necessária
Cada turno (início e fim)	Inspecione todos os panos de limpeza e almofadas de juta quanto a desgaste ou danos	Substitua imediatamente se estiver rasgado, desgastado ou degradado de outra forma
Cada troca de pano	Verifique a aderência da tira de velcro nos eixos de substituição	Substitua as tiras se a adesão for insuficiente
Cada troca de pano	Verifique os controles deslizantes quanto a desgaste	Substitua os controles deslizantes gastos imediatamente para manter a precisão da alimentação
Mensal	Inspecione os parafusos de montagem da roda dentada quanto a folgas	Reaperte todos os fixadores soltos; torque conforme especificação
Mensalmente (aprox.)	Lubrifique as correntes de transmissão	Aplique graxa em todas as correntes de transmissão; use uma graxa de maquinaria apropriada

REFERÊNCIA | Referência de terminologia técnica

Termo Técnico	Descrição/Nota de uso
Almofada de água (pano dispensador de água)	Pano de limpeza branco com linha de abastecimento de água integrada; pré-molha a superfície do painel antes de esfregar
Almofada antiestática	Pano limpador antiestático cinza; usado para remoção final de umidade e descarga eletrostática em painéis limpos
Pano para esfregar juta	Tecido de juta grosso; elemento primário de lavagem mecânica para remover detritos e contaminantes da superfície
Almofada de rebarba (limpador de velcro)	Limpador de tecido micro-gancho preto; projetado especificamente para remover resíduos de adesivo, manchas de cola e depósitos curados
Almofada de espuma branca	Suporte de espuma de poliuretano de células abertas; emparelhado com almofada de água e almofada antiestática para absorção de umidade amortecida
Almofada de espuma preta	Almofada de espuma densa; emparelhado com pano de juta e almofada de rebarba para fornecer suporte de esfrega firme
Tiras de borda de velcro (tiras de retenção de velcro)	Tiras de fixação com adesivo que prendem os panos do limpador às extremidades do eixo; substitua quando a força de retenção for insuficiente
Conjunto de eixo de substituição	Unidade modular do eixo do limpador pré-carregada com pano e almofada de espuma; projetado para troca rápida sem ferramentas
Feixe de Pressão	Feixe de fixação horizontal que aplica pressão descendente calibrada aos painéis durante o ciclo de alimentação; deve ser definido para a espessura do painel antes da operação
Suporte de abastecimento de água	Suporte para fixação de tecido com tubo de alimentação de água integrado; posicional – as orientações superior e inferior não são intercambiáveis
Controle deslizante do guia	Controle deslizante de rolamento linear mantendo o alinhamento lateral do painel ao longo do caminho de alimentação; substitua quando o desgaste afetar a precisão do rastreamento
Roda dentada	Roda dentada que transmite acionamento rotacional ao sistema de corrente transportadora
Corrente de transmissão	Corrente transportadora de elos de rolos; requer lubrificação aproximadamente a cada 30 dias para evitar desgaste e alongamento
Ciclo de alimentação do painel	Passagem única de um painel através da sequência completa de limpeza, da entrada à saída
Primer de água manual	Ciclo de distribuição de água iniciado pelo operador e realizado antes de retomar a produção após períodos de inatividade de 15 minutos ou mais

Este documento é apenas para distribuidores e operadores autorizados. Todo o conteúdo técnico, designs de produtos e especificações permanecem propriedade intelectual exclusiva da Guangdong Fortran Machinery Co., Ltd. A reprodução ou distribuição não autorizada é estritamente proibida.
