Máquina de carga e descarga tipo pórtico

1.Introdução do Produto

A máquina de carga e descarga do tipo pórtico é fácil de operar e o pórtico pode ser operado com um botão. A máquina de carga e descarga tipo pórtico é simples de operar para economizar mão de obra e melhorar a eficiência da produção. O painel é transportado para a mesa de rolos abaixo da máquina de carga e descarga do tipo pórtico, então a garra do pórtico desce para o painel, sugando e movendo o painel para a posição definida e, finalmente, a garra desce até o ponto de ajuste mais baixo e solta o painel.

2. Parâmetro do Produto (Especificação)

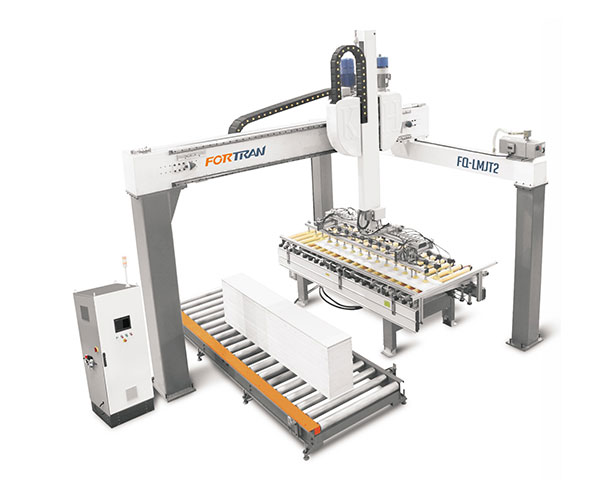

a. T type two-station bridge loader:

Modelo	FQ-LMJT2
Dimensão externa	L4800*W4800*H4700mm
Comprimento do painel	300-2400mm
Largura do painel	300-1200mm
Capacidade de carregamento	50kg/m²
Poder total	9KW
Velocidade	4-5 vezes/min
Feixe principal	quadrada em aço de alta resistência
Componente pneumático	AirTAC
Dispositivo eletrico	Schneider
Sistema de controle PLC	Delta/ Inovanc
Trilho guia	Hiwin

b. Carregador de ponte de duas estações

Modelo	FQ-LMJT2
Dimensão externa	L4800*W4800*H4700mm
Comprimento do painel	300-2400mm
Largura do painel	300-1200mm
Capacidade de carregamento	50kg/m²
Poder total	9KW
Velocidade	4-5 vezes/min
Feixe principal	quadrada em aço de alta resistência
Componente pneumático	AirTAC
Dispositivo eletrico	Schneider
Sistema de controle PLC	Delta/ Inovanc
Trilho guia	Hiwin

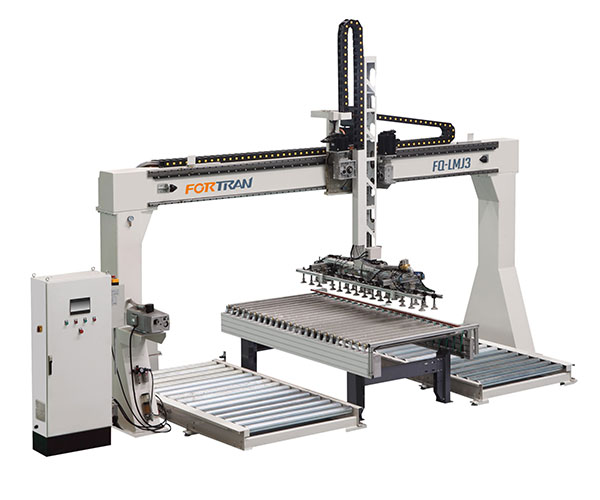

c. Carregador de ponte de três estações:

Modelo	FQ-LMJ3
Dimensão externa	L5800*W2200*H4700mm
Comprimento do painel	300-2400mm
Largura do painel	300-1200mm
Capacidade de carregamento	50kg/m²
Poder total	6KW
Velocidade	4-5 vezes/min
Feixe principal	quadrada em aço de alta resistência
Componente pneumático	AirTAC
Dispositivo eletrico	Schneider
Sistema de controle PLC	Delta/ Inovação
Trilho guia	Hiwin

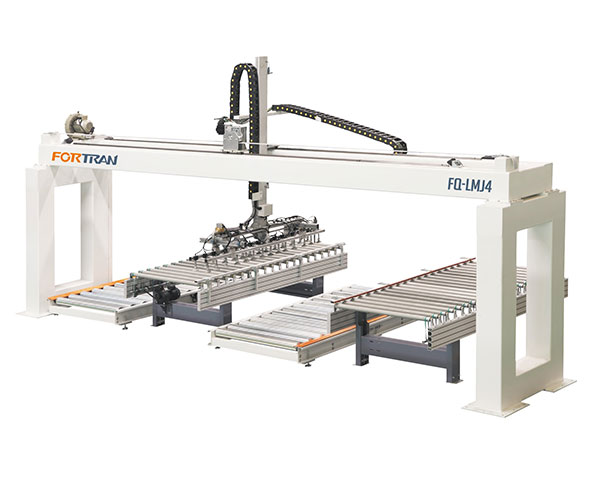

d. Carregador de ponte de quatro estações:

Modelo	FQ-LMJ4
Dimensão externa	L6800*W2200*H4700mm
Comprimento do painel	300-2400mm
Largura do painel	300-1200mm
Capacidade de carregamento	50kg/m²
Poder total	6KW
Velocidade	4-5 vezes/min
Feixe principal	quadrada em aço de alta resistência
Componente pneumático	AirTAC
Dispositivo eletrico	Schneider
Sistema de controle PLC	Delta/ Inovação
Trilho guia	Hiwin

1. A viga principal é feita de aço quadrado de alta resistência. A estrutura é emendada com todo o tubo quadrado, com alta carga, para garantir um processo de trabalho suave e estrutura estável.
2. A parte de conexão é soldada com precisão pelo robô OTC japonês e formada ao mesmo tempo.
servo motor 3.Taiwan Delta, controlando o copo de vácuo para cima ou para baixo, com movimento horizontal suave.
4.A máquina de carga e descarga tipo pórtico adota trilho de guia de dente oblíquo de alta qualidade. Comparado com o trilho de guia de dente reto, o trilho de guia de dente oblíquo tem maior resistência ao desgaste e maior capacidade de lubrificação.
