Estação de medição inteligente integrada

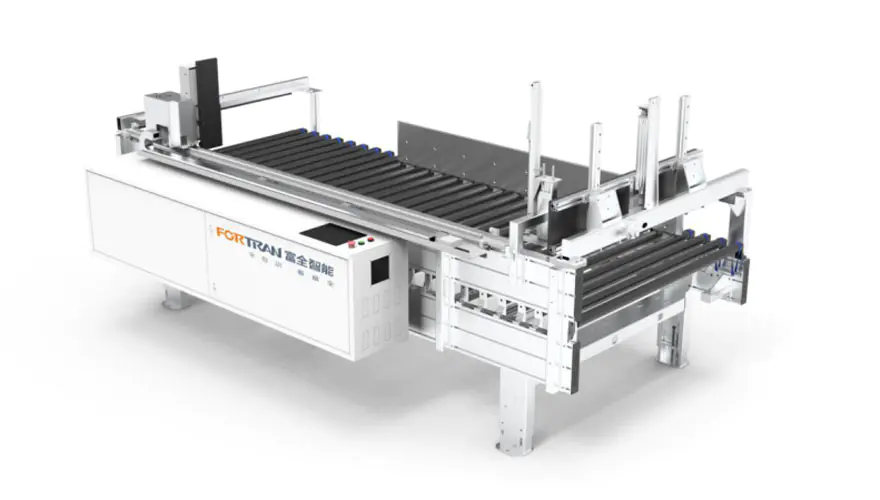

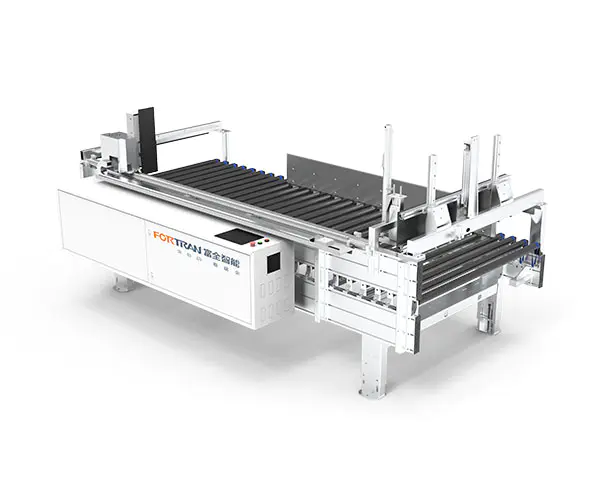

Imagem geral da máquina

Parâmetros do Equipamento

Dimensões totaisL*W*H(mm)	Peso do equipamento (kg)	Medição da capacidade de carga（kg/㎡）	Potência Total（kW）	Precisão de medição （mm）	Altura da bancada (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Medindo Parâmetros

Faixa de processamento do comprimento da placa L（mm）	Faixa de processamento de largura da placa W（mm）	Faixa de processamento de espessura da placa H（mm）	Medindo a eficiência (vezes/min)	Velocidade de transporte（m/min）
350-2800	200-1200	18-250	4-6	0-35 (conversão de frequência ajustável)

1.Os pés são cortados e perfurados a laser, garantindo posições precisas dos furos. Eles são dobrados por uma dobradeira CNC para obter ângulos precisos.
2.Os pés são feitos de placas de aço decapadas laminadas a frio com superfícies planas. Após jateamento e jato de areia, eles são revestidos por spray para forte resistência à corrosão.
3.Os pés adotam copos móveis ajustáveis ​​para os pés, oferecendo forte adaptabilidade ao nivelamento do solo.
4.Os rolos galvanizados por imersão a quente são cobertos com mangueiras importadas italianas, evitando efetivamente arranhões na superfície das peças devido ao atrito e garantindo superfícies intactas das peças.
5. A correia elástica produz baixo ruído durante a operação. A correia elástica possui alta resistência e longa vida útil.
6.Tanto as rolhas quanto as placas de apoio são feitas de laminado compacto, e as placas de suporte são feitas de placas PE lisas, resultando em baixa resistência ao atrito.
7. O design integrado de medição de comprimento e largura reduz o espaço físico.
8. O controle automático permite medição com alta precisão, alta eficiência e baixa taxa de falhas.

9.O trilho-guia do dispositivo de posicionamento mecânico adota o trilho-guia Hiwin, apresentando alta precisão, baixa vibração e longa vida útil. A transmissão usa engrenagem e cremalheira para velocidade rápida e alta precisão. O posicionamento adota servo motor, garantindo precisão, eficiência, velocidade, alto torque e tamanho reduzido.

A estação de medição inteligente integrada é usada principalmente para medir o comprimento, largura e espessura do empilhamento de cada pacote de placas antes da embalagem. Ele mede primeiro o comprimento, depois a largura e, finalmente, a altura, com velocidade rápida, espaço pequeno e alta eficiência. Adota uma moldura de perfil de alumínio larga e espessa, que é elegante e possui excelente estabilidade.

Número de série	Nome	Recurso	Módulo

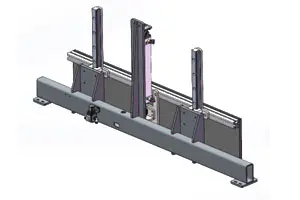

1	Conjunto de viga móvel para medição de comprimento	Um servo motor de alta precisão transmite energia através de um redutor planetário, fornecendo alto torque, baixo ruído e potência estável. A energia é transmitida através de um eixo síncrono e engrenagens para realizar o movimento rápido de todo o mecanismo, melhorando assim a eficiência.

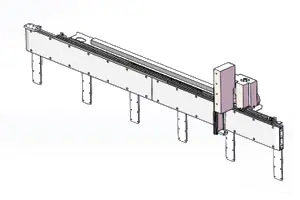

2	Conjunto de placa fixa para medição de comprimento	Esta extremidade serve como placa de referência de medição. O defletor é movido por um cilindro de ar para elevação vertical e alcança movimento linear rápido e estável com a ajuda de trilhos guia de precisão Hiwin.

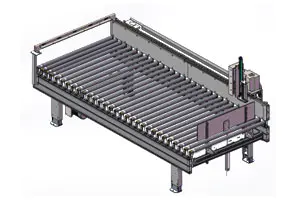

3	Estrutura do transportador de rolos de medição	Os rolos adotam rolos revestidos de borracha importados da Itália com superfícies lisas e brilhantes e alto atrito, garantindo um transporte absolutamente estável de embalagens e reduzindo bastante a possibilidade de atrito deslizante. Eles são submetidos a jateamento e revestimento por spray para garantir a aparência geral e a rigidez da estrutura.

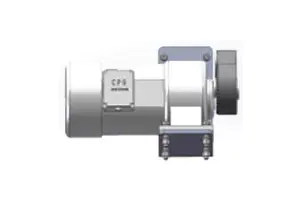

4	Conjunto de motor de rolo	Usa motoredutores importados para maior durabilidade. A potência é transmitida de forma estável aos rolos através de polias e correias síncronas.

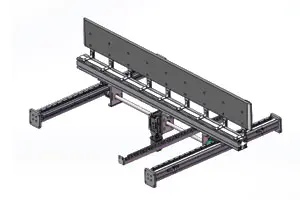

5	Mecanismo de potência para medição de seção de medição de largura	O sistema de energia horizontal adota um servo motor de alta precisão combinado com um redutor de precisão para garantir a estabilidade do sistema de transmissão.

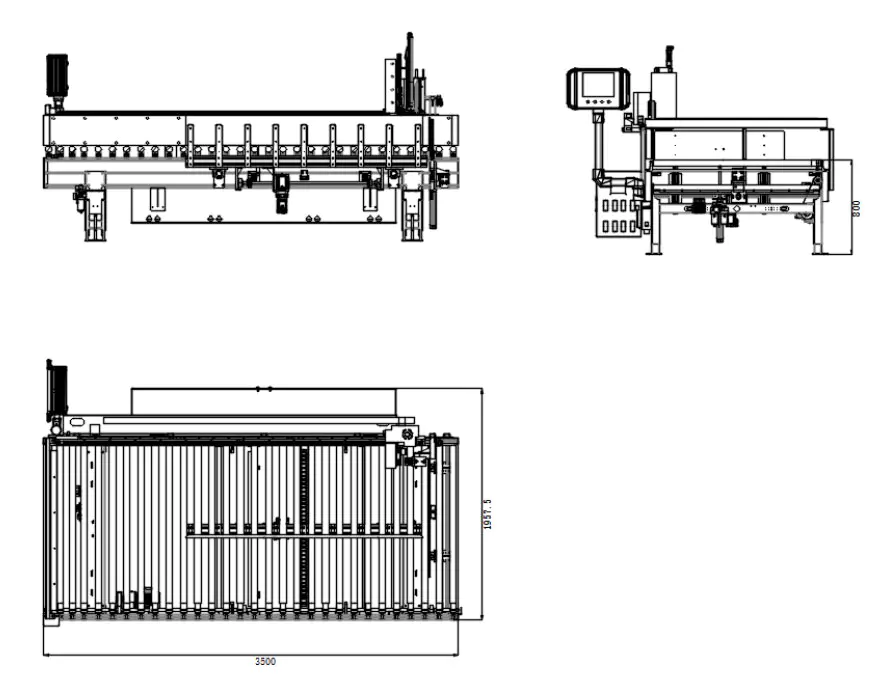

Desenhos de três visualizações
