Linha de transporte de retorno tipo rolo para máquina de bordar

1.Introdução do Produto

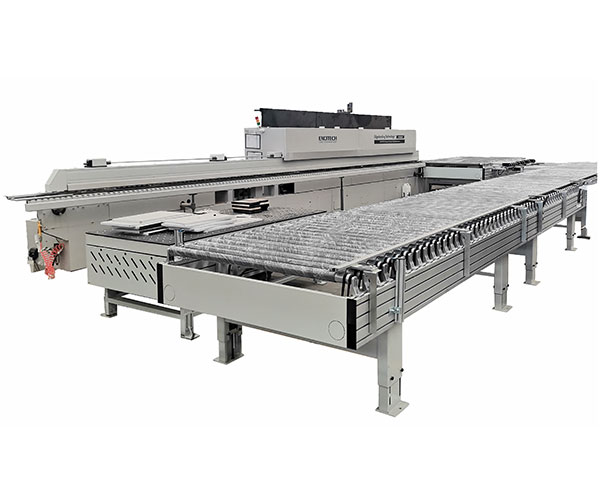

A linha de transporte de retorno do tipo rolo para máquina de orla tem um alto grau de automação; a programação do PLC é de fácil operação, a máquina é confiável e com bom desempenho. Primeiro, o trabalhador alimenta manualmente a peça de trabalho ao lado, a peça de trabalho selada será recebida pela linha de transporte de retorno tipo rolo para máquina de colagem de borda para retorno automático e, em seguida, converta manualmente os outros lados para colagem de borda novamente, de modo a realizar o função de banda de borda de retorno inteligente.

2. Parâmetro do Produto (Especificação)

Modelo	FQ-UX22
Gama de peças	300*300-1200*2400mm
Espessura da peça de trabalho	10~60mm
Peso máximo de carregamento	100kg
Velocidade de trabalho	12~28M/min
Fonte de alimentação total	7,5KW

Parte um: Cabeça da Máquina-1

Dimensão externa	L3500*W2330mm(1815)*H900±50mm
Comprimento do rolo	1700mm e 1400mm
Feixe principal	240*50 perfil de alumínio
Diâmetro do rolo	56mm com cobertura de borracha
Espessura da borracha	3mm
Distância entre rolos	120 mm

Parte dois: Cabeça da Máquina-2

Dimensão externa	L3000*W2660mm (1615)*H900±50mm
Comprimento do rolo	1500 mm
Feixe principal	240*50 perfil de alumínio
Diâmetro do rolo	56mm com cobertura de borracha
Espessura da borracha	3mm
Distância entre rolos	120 mm
Adicione com placa de baquelite para segurar o painel

Parte três: Transportador de rolos motorizado

Dimensão externa	L6900*W1415mm *H900±50mm
Feixe principal	240*50 perfil de alumínio
Diâmetro do rolo	56mm com cobertura de borracha
Comprimento do rolo	1300mm
Espessura da borracha	3mm
Distância entre rolos	120 mm

Parte quatro: Mesa flutuante pneumática

Dimensão Total	L2500*W1200*H800~900mm
Material da mesa	8#U-aço com placa de baquelite
Quadro principal	60*40*3mm tubo retangular
Fonte de energia	1,5 KW
Com função de elevação, o alcance de elevação é de cerca de 100mm

Parte cinco: Mesa flutuante de esferas pneumática

Dimensão Total	L1800*W600*H900±50mm
Material da mesa	8#U-aço com placa de baquelite
Soprador de ar	1,5 KW, marca
Perna	60*40*3mm tubo retangular
Quadro principal	40*60 aço

1.Transporte estável, sem movimento relativo entre materiais e transporte, pode reduzir os danos aos objetos de transporte;
2. Estrutura simples, fácil de manter; Baixo consumo de energia e baixo custo.
3. Não apenas a resistência da operação é pequena, mas também o desgaste da peça de trabalho é pequeno, então a produtividade é alta, o que pode ajudar a reduzir o custo de produção.

4. Detalhes do Produto
