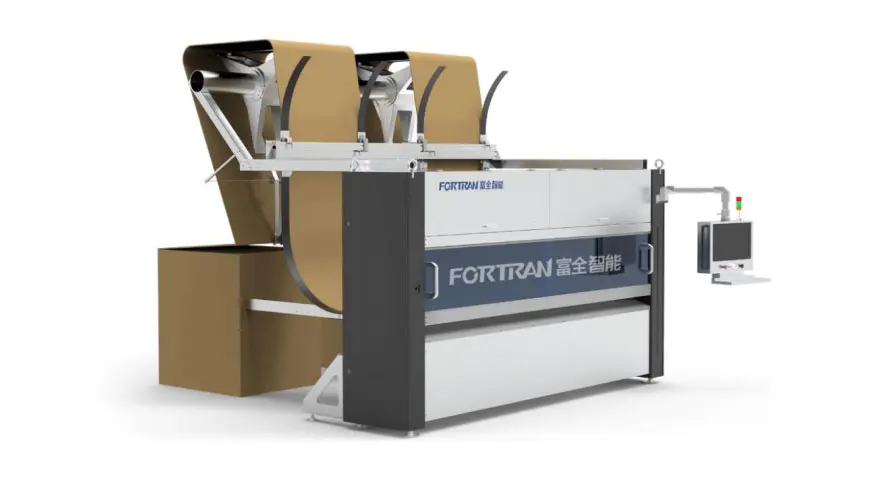

Máquina automática de corte de papel de alta velocidade

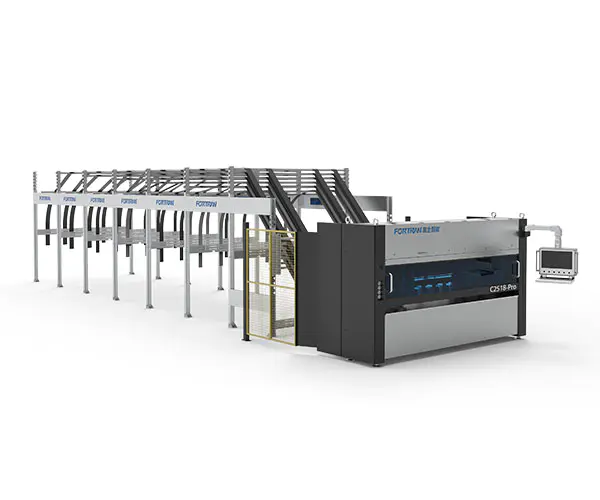

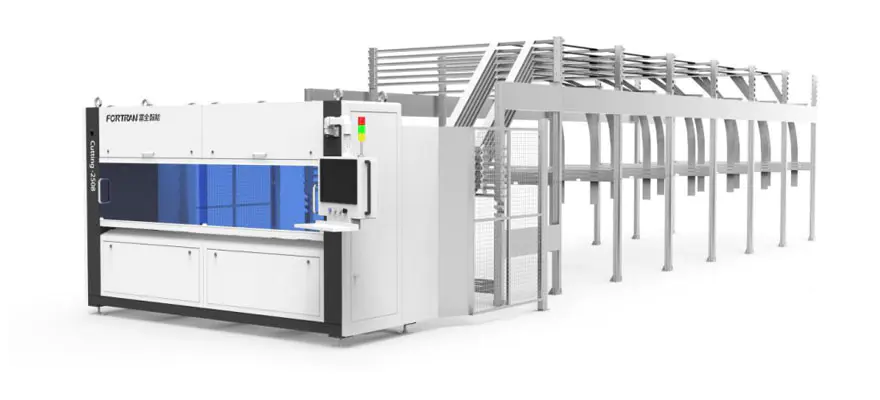

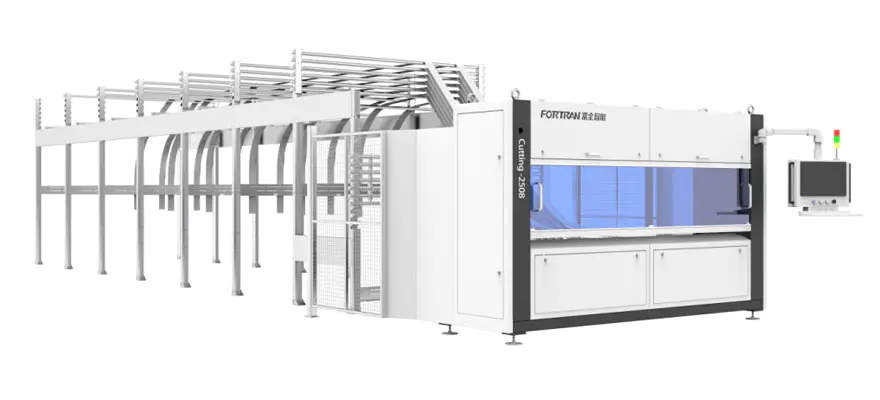

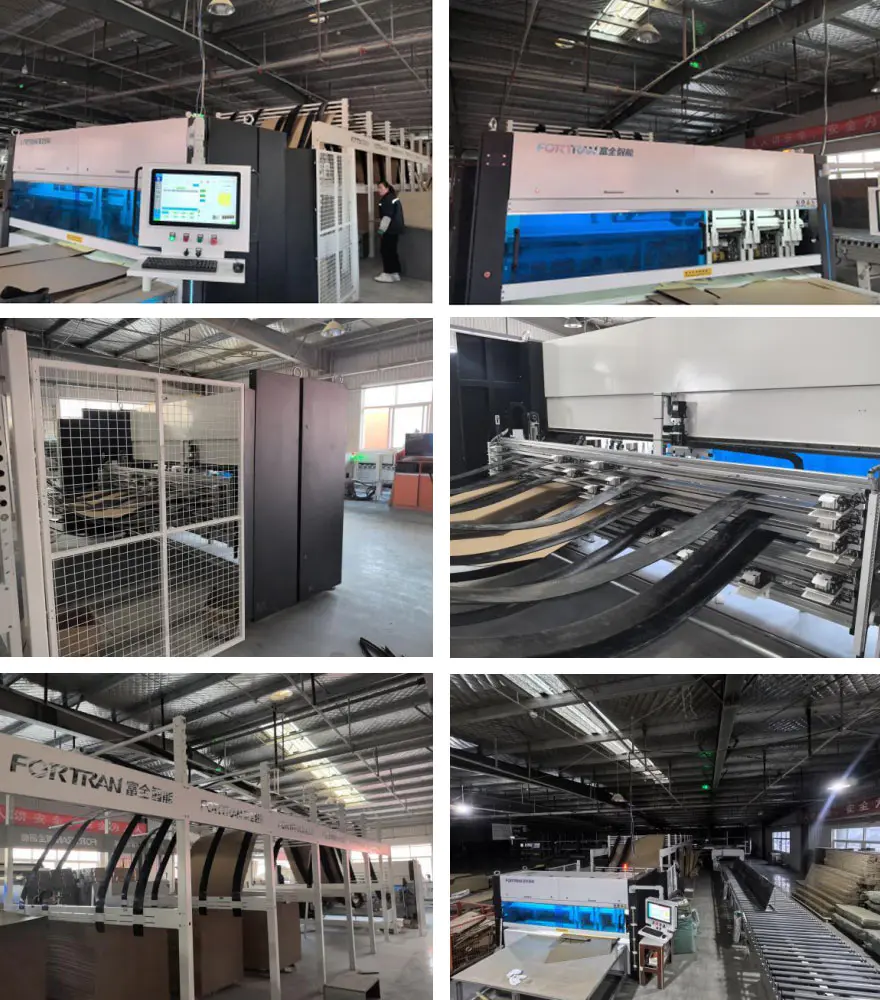

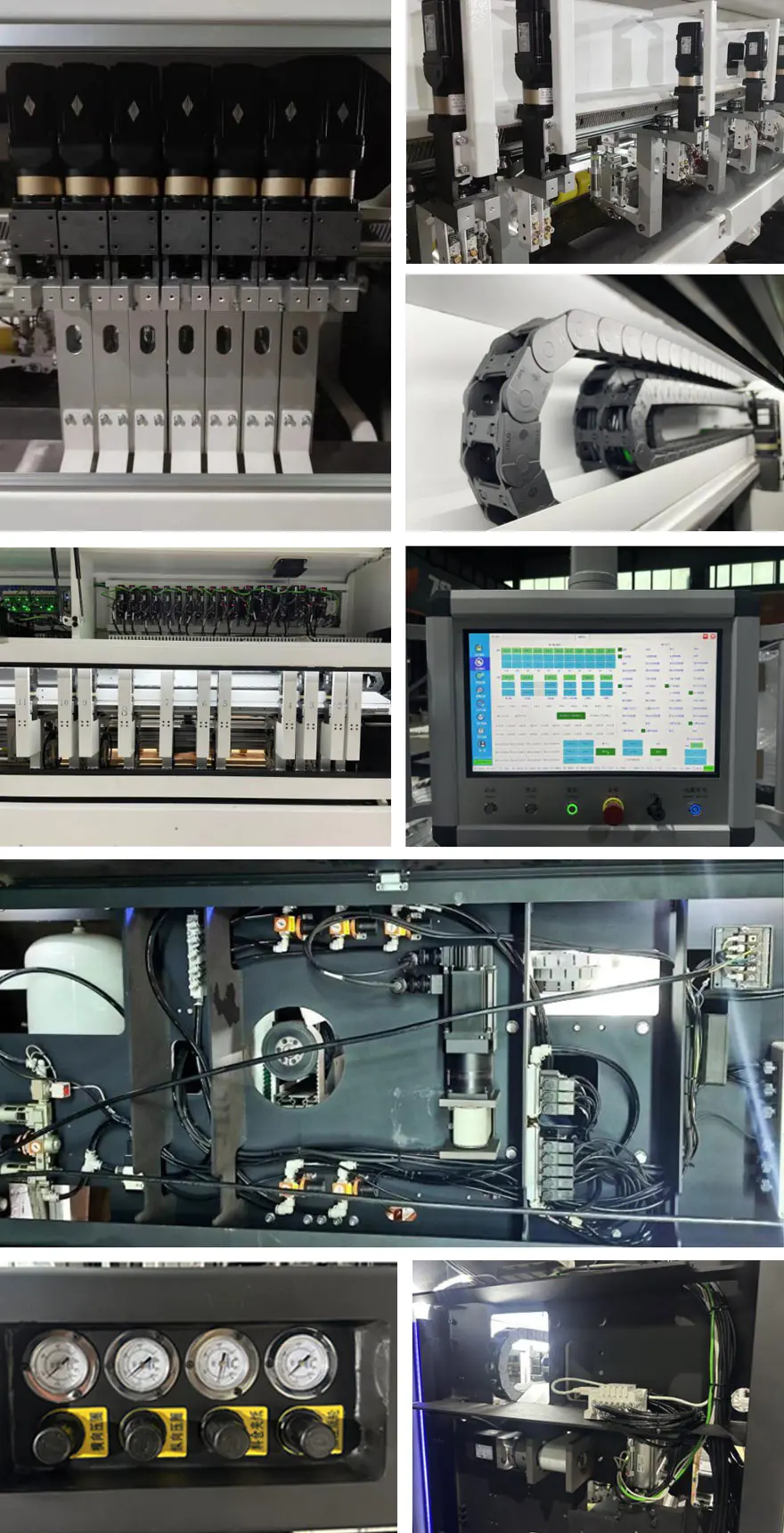

Imagem da máquina

Especificações da máquina

Dimensões C*L*A(mm)	Especificações básicas	Fonte de energia (kW)	Velocidade de corte (M/min)	Altura de trabalho (mm)
14750*4040*3000	11 facas verticais + 1 horizontal, controle servo completo, com 6 carregadores	5.8	0-120	850

Parâmetros de Processamento

Min. Comprimento de corte L (mm)	Máx. Largura de corte W (mm)	Espessura de Corte para Papel Ondulado H (mm)	Precisão do espaçamento longitudinal da lâmina (mm)	Eficiência (PCS/min)
300	2550	2-7	±1,5	0-12

Descrição Geral das Funções

A máquina automática de corte de papel de alta velocidade é usada para processamento contínuo de comprimento fixo de papel corrugado e folhas individuais para produzir caixas dobráveis. direções transversais e longitudinais, corte intermitente e processamento de corte no papel ondulado. O corte de comprimento fixo permite a produção em massa e personalizado produção.A máquina pode ser usada como uma unidade autônoma ou como parte inicial de uma linha de embalagem.

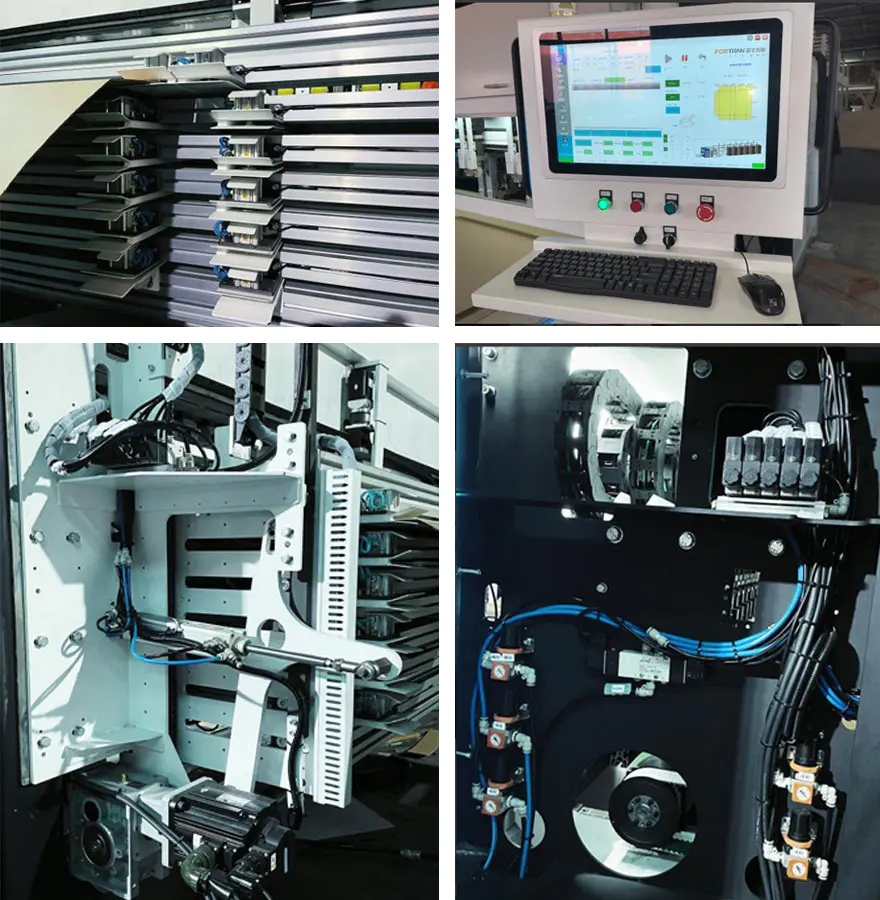

Não.	Item	Características
1	Rack de armazenamento de papel	O rack de armazenamento de papel é feito de placas de aço lavadas com ácido e processado por flexão. Possui estrutura simples, construção confiável e é tratado com frio galvanização, resultando em uma aparência atraente e excelente resistência à ferrugem. A configuração padrão inclui 6 compartimentos de armazenamento de papel, que podem ser ajustado de acordo com as diferentes necessidades do cliente, oferecendo alta flexibilidade e forte adaptabilidade.
2	Estrutura do Quadro	A estrutura é fabricada por usinagem de precisão após soldagem de aço retangular tubos e chapas de aço. Garante alta precisão de montagem e precisão operacional, garantindo longa vida útil e excelente estabilidade do equipamento.
3	Mecanismo de acionamento	O rolo de pressão de alimentação é feito de material PU, que possui uma superfície brilhante e atraente com alto atrito. Isto aumenta efetivamente a confiabilidade do transporte de papelão. Enquanto isso, o tambor de tração é importado da Alemanha e é altamente durável.
4	Estrutura Transversal	A potência é fornecida por um servo motor de alta precisão combinado com um redutor e um mecanismo de roda síncrona, que atinge alta

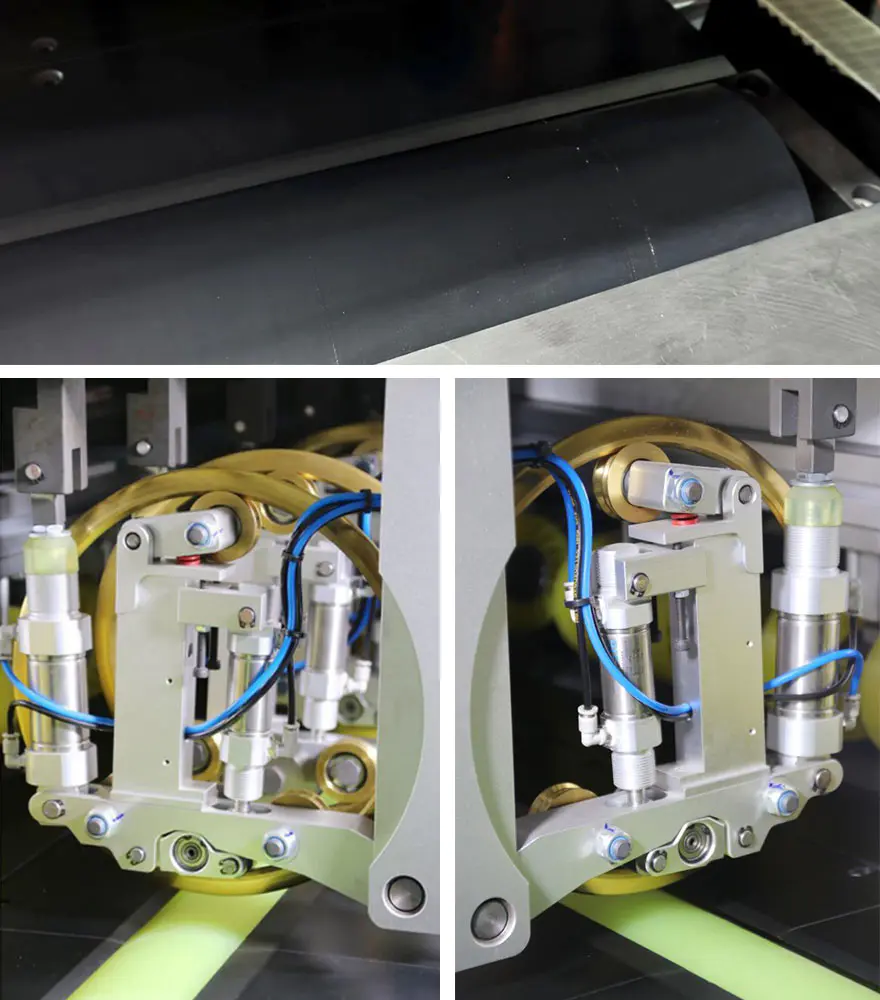

5	Unidade de Corte Longitudinal	Este mecanismo é composto principalmente por 7 conjuntos de porta-facas. A configuração da faca de 7+1 permite o corte universal de caixas tipo 410 e 411. Foi projetado para atender demandas de operação de alta eficiência, garantindo durabilidade;

6	Dispositivo de armazenamento ajustável	Ambas as extremidades da placa-mãe por usinagem CNC para garantir os lados paralelos, o uso de alta resistência corrente para cima e para baixo para garantir segurança e confiabilidade não salta os dentes, a fim de melhorar a precisão e eficiência de operação, usamos alta precisão redutor de engrenagem cônica equipado com alta precisão motor de serviço; Para melhorar a taxa de utilização de papel, definimos esta instituição como 6 bibliotecas de papel, que podem ser aumentadas ou diminuídas de acordo com diferentes necessidades do cliente, conveniente e rápido, e forte adaptabilidade;

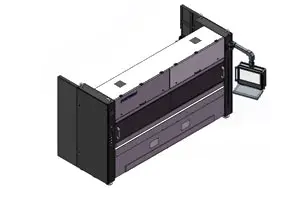

7	Gabinete da máquina	A principal função é decorar a máquina em si. Uma capa protetora externa é adicionada ao a máquina. A tampa é tratada com plástico pulverização, o que o torna esteticamente agradável, delicado e resistente à pintura lascar. A janela de observação na frente da máquina é feita de chapa acrílica, que dá-lhe uma aparência atraente e elegante, como bem como alta tenacidade e resistência a quebrando.

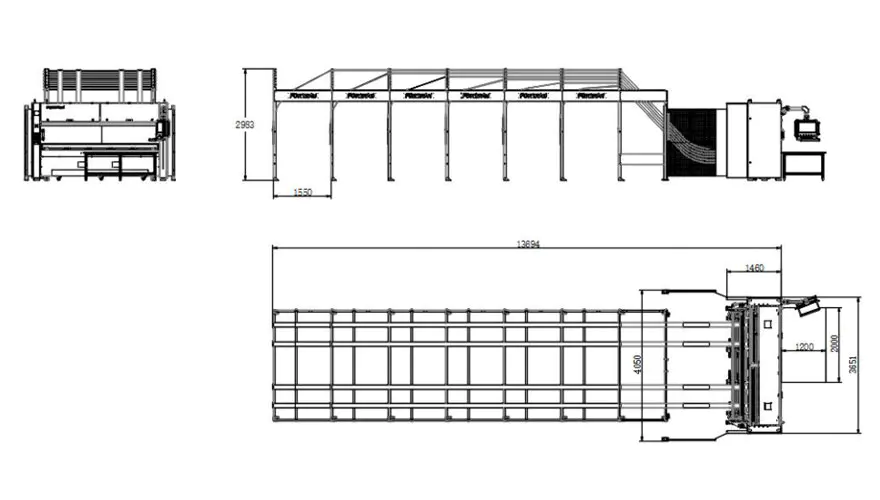

Desenhos de três visualizações

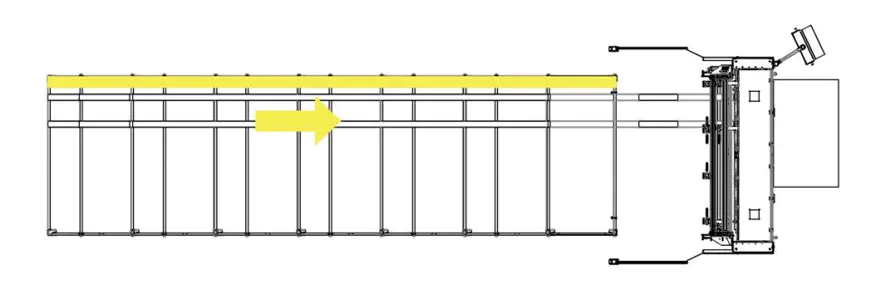

Diagrama esquemático do modo de processo de produção

Requisitos de consumíveis

1. Requisitos para Papel Ondulado na Estação de Alimentação

A. Largura do papel ondulado contínuo: 400–2550 mm;
B.Largura total do papel ondulado preso lado a lado:Máximo 2550 mm;
C.Altura de empilhamento, incluindo palete de 120 mm: Máximo 1300 mm;
D.Largura de empilhamento,máximo:1300 mm;Comprimento do papel ondulado no ponto de descarga:Mínimo 300mm;
E. Tolerância longitudinal para corte de comprimento fixo: Máximo 0,5%; Tolerância transversal para corte de comprimento fixo: Máximo ± 2,0 mm;
F. Espessura do papel ondulado: 2-7 mm, ± 0,2 mm; Máxima qualidade da matéria-prima até 2,30 AC (de acordo com a norma DIN 55468);
G.A qualidade do papelão está em conformidade com a norma DIN 55468;
H.Ondulado simples, espessura máxima de aproximadamente 4 mm (qualidade: 1,10–1,40); Ondulado duplo, espessura máxima de aproximadamente 7 mm.

2. Tipos de caixa

Número de série	Nome	Imagem	Direção de alimentação do papel	Tamanho mínimo
1	Caixa comum		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 36mm Altura: mínimo 225mm
2	Caixa comum		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 36mm Altura: mínimo 225mm
3	Cobertura do Céu e da Terra		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 225mm Altura: mínimo 18mm
4	Caixa de vedação intermediária		longitudinal	Comprimento: mínimo 400mm Largura: mínimo 450 mm Altura: mínimo 18mm
5	Caixa de vedação intermediária		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 450mm Altura: mínimo 18mm
6	Caixa de todas as asas		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 225mm Altura: mínimo 18mm
7	Caixa de vedação intermediária		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 450mm Altura: mínimo 18mm
8	Cartão quadrado		longitudinal	Comprimento: mínimo 400mm Altura: mínimo 18mm

Lista de configuração dos componentes principais

Não.	Item	Especificações	Quantidade	Observado
1	Unidade de lâmina longitudinal		7 CONJUNTOS	A quantidade pode ser personalizada de acordo com os requisitos
2	Unidade de lâmina horizontal		1 CONJUNTO
3	Montagem de rolo		3 peças
5	Correia Síncrona Transversal		1 peça
6	Correia Síncrona		2 peças
7	Servo Motor de Tração		2 CONJUNTOS
8	Redutor de tração		2 CONJUNTOS
9	Servo motor de armazenamento de ajuste		1 CONJUNTO
10	Redutor de armazenamento de ajuste		1 CONJUNTO
11	Motor de movimentação de lâmina		7 CONJUNTOS	A quantidade pode ser personalizada de acordo com os requisitos
12	Redutor de movimento da lâmina		7 CONJUNTOS
13	Componentes Pneumáticos		1 CONJUNTO
14	Caixa de controle elétrico	——	——
15	Componentes Elétricos	Sensores fotoelétricos, cabos, refletores, componentes elétricos	——
16	Controlador	Drivers, firmware, módulos	——

Lista de peças vestíveis e consumíveis

1. Lista de peças vestíveis

Não.	Item	Especificações	Quantidade sugerida	Número U8
1	Bucha do eixo de alimentação	PCM260-02-020-260	6
2	Empurrando a bucha do eixo	CZJ260-02-010-300	2
3	Correia síncrona silenciosa verde sem costura com núcleo de aço (Xiet)	75-AT10-6910	1
4	Válvula Solenóide	SY5120-5GZD-01	2
5	Lâmina de dente circular φ66xφ16x0.8	PCM260-03-010-010	2
6	Válvula Solenóide	4N330C08B	1
7	Controle deslizante	HGH15CA	2
8	Válvula redutora de pressão de precisão	SDR20008JN	2
9	Correia Síncrona de Poliuretano Sem Costura com Fio de Aço - Tipo Silencioso	AT10x50xL1290	1
10	Relé	RXT-F01K D24	1
11	Fusível	5*20mm 0,1A	5
12	Interruptor de limite	XCK-N2145P20C	2
13	Interruptor de proximidade	IME12-06BPSZW2S	2
14	Correia Síncrona de Poliuretano Sem Costura com Fio de Aço - Tipo Silencioso	AT10x50xL920	1

Lista de consumíveis

1	Rolo de borracha elétrico para corte de papel B	PCM260-01-020-300	1
2	Lâmina de dente circular φ66xφ16x0.8	PCM260-03-010-010	2
3	Bucha do eixo de alimentação	PCM260-02-020-260	2
4	Empurrando a bucha do eixo	CZJ260-02-010-300	1
